Okienko główne aplikacji kClient składa się z
kilku części:
W zależności od stanu aplikacji, zarówno dostępne klawisze i przyciski jak i sam
wygląd okienka zmienia się pokazując tym samym bieżący stan programu. Poniżej pokazano
kilka typowych przypadków:

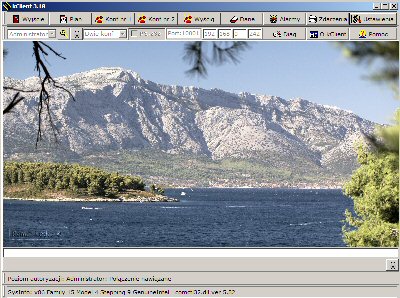

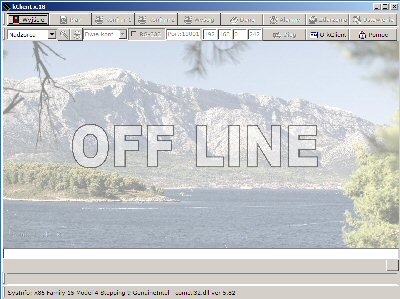

Użytkownik niezalogowany / użytkownik zalogowany na poziomie Administratora lub Dyspozytora

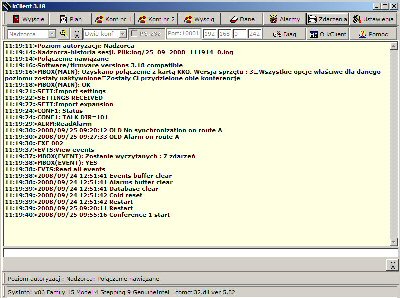

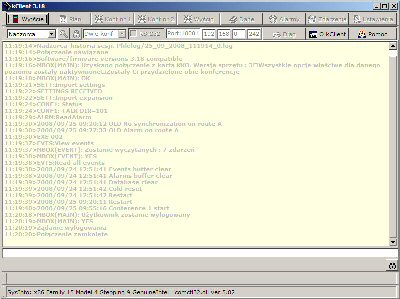

Użytkownik zalogowany na poziomie Nadzorcy / użytkownik po wylogowaniu na poziomie Nadzorcy

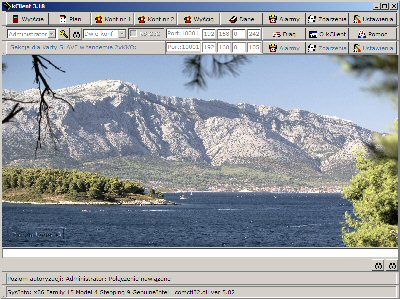

Użytkownik zalogowany na poziomie Administratora lub Dyspozytora

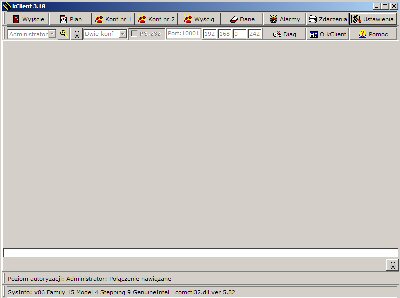

w trybie tandemu 2xKKO (widać trzecią linię przycisków) / użytkownik z wyłączonym tłem aplikacji

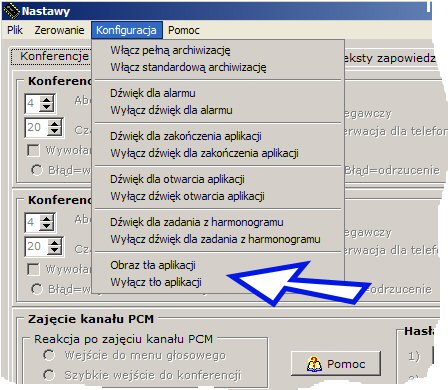

Tło aplikacji można zmieniać w: Ustawieniach->Menu główne->Konfiguracja. Są tam dostępne
przykładowe pliki tła, można także podkłądać włąsne grafiki. Pamietać jednak należy że dla prawidłowego
działania programu potrzeba dwóch plików : głównego (nazwa.jpg) oraz (nazwa_bkgnd.jpg)
otwieranego kiedy aplikacja jest w stanie offline.
Obraz tła aplikacji niesie więc informację o stanie zalogowania jak i poziomie na którym się zalogowano.
Na poziomie Nadzorcy grafika tła jest wyłączana i w jej miejsce pojawia się lista bieżacych
komunikatów karta<->program. Lista ta może być skrócona (Nastawy->Konfiguracja->Włącz standardową archiwizację)
lub szczegółowa (Nastawy->Konfiguracja->Włącz pełną archiwizację). Na poziomach
Administratora i Dyspozytora grafika jest włączona i taka sama. Poziom
użytkownika (podobnie jak wersja programu) zawsze jest widoczny w górnym lewym narożniku
aplikacji.

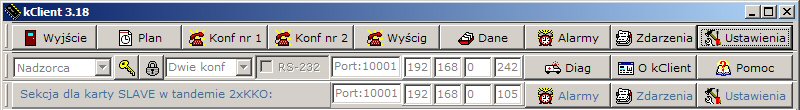

Górna część okienka z przyciskami dostępu do funkcji zawiera
wszystkie osiągane z poziomu programu funkcje:
- Wyjście z programu - zamknięcie aplikacji.
- Plan - harmonogram działań. Umożliwia ustawianie konferencji planowanych
w czasie na później, definiowanie makr i zarządzanie modułem plików rozkazów.
Klawisz aktywny także w trybie off-line ponieważ niektóre dane można wprowadzać również w trybie offline.
- Konferencja nr 1 - umożliwia wejście do okienka zarządzania konferencją nr 1.
Klawisz aktywny tylko w trybie online oraz wówczas gdy dana konferencja została przydzielona
użytkownikowi na etapie logowania. Wyjątek stanowi poziom Administratora i Nadzorcy - mogą
oni osiągać obie konferencje zawsze (w trybie podglądu) bowiem nigdy nie są właścicielami konferencji.
- Konferencja nr 2 - umożliwia wejście do okienka zarządzania konferencją nr 2.
Klawisz aktywny tylko w trybie online oraz wówczas gdy dana konferencja została przydzielona
użytkownikowi na etapie logowania. Wyjątek stanowi poziom Administratora i Nadzorcy - mogą
oni osiągać obie konferencje zawsze (w trybie podglądu) bowiem nigdy nie są właścicielami konferencji.
- Wyścig - umożliwia wywołania funkcji wyścigu - czyli wspólnego wołania grupy
abonentów i oczekiwania na pierwszego który zgłosi się - odbierze wywołania.
Klawisz aktywny tylko w trybie online.
- Dane - wchodzi do okienka zarządzania bazą danych karty. Tutaj jest możliwe
definiowanie nowych abonentów, przypisywanie ich do grup oraz definiowanie grup zapamiętywanych
na karcie (grupy predefiniowane). Podobnie jak w przypadku Planu, ten
klawisz także jest zawsze dostępny ponieważ edycję bazy i grup można prowadzić bez połączenia
z kartą KKO.
- Alarmy - wchodzi do okienka alarmów. Umożliwia odczyt alarmów karty zarówno
nowych - aktywnych jak i starych - historycznych. Klawisz dostępny tylko online.
- Zdarzenia - wchodzi do okienka zdarzeń. Umożliwia odczyt zapisanych na karcie
zdarzeń. Zdarzenia są konfigurowalne w odpowiedniej zakładce Ustawień. Klaiwsz dostępny
zawsze, bowiem możliwe jest również przeglądanie historycznych zdarzeń z pliku.
- Ustawienia - wchodzi do okienka nastaw karty. Umożliwia konfigurowanie
karty oraz odczyt i zapis wszystkich ustawień. Aktywny zawsze, ponieważ niektóre czynności
(takie jak np poszukiwanie adresu IP karty KKOv3) muszą być wykonywane przed zalogowaniem.
Jednak większość nastaw dostępna jest dopiero po zalogowaniu i ich odczycie z karty.
- Poziom logowania - umożliwia wybór poziomu przed zalogowaniem (Nadzorca/Administrator/Dyspozytor).
- Przycisk zmiany hasła (ikona kluczyka) - umożliwia zmianę hasła logowania o programu.
- Przycisk logowania (ikona kłódki) - umożliwia logowanie/wylogowanie z programu.
- Liczba konferencji - umożliwia wybór liczby żądanych konferencji przed zalogowaniem
- opcja ważna tylko dla Dyspozytora. Można wybrać 1,2 lub wejście bez konferencji. Jak wspomniano,
Administrator i Nadzorca zawsze otrzymują możliwość podglądu (i ingerencji) we wszystkie konferencje.
- Przycisk wyboru łącza. Zaznaczenie powoduje uruchomienie transmisji przez interfejs RS232 (dla karty
KKO w wersji sprzętowej 2). Wyłączenie zaznaczenia ustawia komunikację na urządzenie Xport(TM) oraz
wybór parametrów sieciowych (adres IP karty i numer portu).
- Okienka wyboru/podglądu adresu IP oraz
numeru portu sieciowego. Adresy te ustawiają się
automatycznie po wykonaniu procedury autodetekcji karty KKO a także mozliwe jest późniejsze edytowanie
tych danych (oczywiście przed zalogowaniem).
- Diagnostyka - umożliwia wywołanie okienka diagnostycznego z możliwością
przeprowadzenia autotestów karty, z możliwością podglądu pewnych danych na karcie i traktach PCM. Opcja dostepna
tylko online.
- O kClient - okienko z numerem wersji i informacjami autorskimi.
- Pomoc - przycisk pozwalający wejść do pomocy kontekstowej programu. Znajduje się tam wiele
opisów i dodatkowych informacji kontekstowo dla każdego okienka programu kCLient.
Dodatkowo, w przypadku pracy z dwiema kartami KKO w trybie tandemu 2xKKO pojawia się
trzecia linia przycisków dotycząca karty KKO-Slave tandemu. Przyciski te dla odróżnienia
są w innym (niebieskim) kolorze:
- Alarmy - wchodzi do okienka alarmów karty SLAVE. Umożliwia odczyt alarmów karty zarówno
nowych - aktywnych jak i starych - historycznych. Klawisz dostępny tylko online.
- Zdarzenia - wchodzi do okienka zdarzeń karty SLAVE. Umożliwia odczyt zapisanych na karcie
zdarzeń. Zdarzenia są konfigurowalne w odpowiedniej zakładce Ustawień. Klaiwsz dostępny
zawsze, bowiem możliwe jest również przeglądanie historycznych zdarzeń z pliku.
- Ustawienia - wchodzi do okienka nastaw karty SLAVE. Umożliwia konfigurowanie
karty oraz odczyt i zapis wszystkich ustawień. Aktywny zawsze, ponieważ niektóre czynności
(takie jak np poszukiwanie adresu IP karty KKOv3) muszą być wykonywane przed zalogowaniem.
Jednak większość nastaw dostępna jest dopiero po zalogowaniu i ich odczycie z karty.

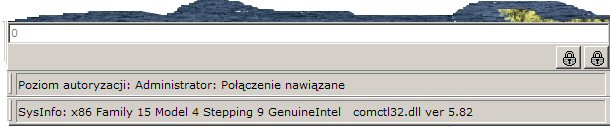

Dolna część okienka głównego
Zawarto tam (u dołu) linię opisu parametrów komputera oraz oraz (powyżej) linię z informacją
o zalogowaniu i poziomie tego logowania. Jeszcze wyżej umieszczono linię do ręcznego
wprowadzania komend (zaawansowane sytuacje serwisowe) oraz ikony pokazujące stan połączeń.
Symbol kłódki pokazuje stan połaczenia (otwarty/zamknięty port). W przypadku pracy w tandemie 2xKKO
są dwie kłódki : lewa pokazuje stan połączenia z kartą Slave, prawa z kartą Master. Ikona kłódki otwartej
oznacza otwarte połączenie z kartą (faza wymiany danych). Połączenie z kartą KKOv2 (z RS232) jest po
zalogowaniu cały czas otwate.
Liczba na początku linii pokazuje długość kolejki komunikatów do karty. Wartość zwykle oscyluje w okolicy
zera. Nagromadzenie komunikatów nastepuje tylko w chwili otwarcia okienka z konferencją. Generalnie narastanie
liczby komunikatów w kolejce świadczy o problemach komunikacyjnych z kartą.
