kClient HTML Help: KONFERENCJE

Spis treści:

1. Wprowadzenie
2. Opis ikon
3. Zestawianie konferencji
4. Wywołanie pojedynczych abonentów z programu kClient
5. Wywołanie pojedynczych abonentów z telefonu
6. Wywołanie grupy lokalnej lub predefiniowanej z programu kClient
7. Wywołanie grupy predefiniowanej z telefonu
8. Wywołanie grupy predefiniowanej z zadania harmonogramu
9. Samodzielne wejście abonentów do konferencji
10. Wprowadzenie abonenta do rozmowy prywatnej z programu kClient
11. Wprowadzenie abonenta do rozmowy prywatnej z telefonu
12. Widok okna wprowadzania grup do konferencji
13. Filtrowanie bazy danych
14. Nagłówki okien bazy danych i konferencji
15. Menu kontekstowe w okienku konferencji
16. Graficzne wywoływanie grup do konferencji, ikony edycyjne
17. Przykład edycji obszarów dla graficznego wywoływania
18. Dodatkowe przyciski w okienku konferencji

Wprowadzenie

Pojęcia "rezerwacji" i "zajętości" konferencji.

"Rezerwacja konferencji" dotyczy następujących przypadków:

• Rezerwacja konferencji dla dyspozytora kClient.Użytkownik programu kClient wchodzący na poziomie dyspozytora może zarezerwować jedną lub dwie konferencje w zależności od wymagań. Rezerwacja konferencji przez dyspozytora trwa aż do momentu jej zwolnienia (wylogowania się dyspozytora). Samo złożenie konferencji i póżniejsze jej rozłączenie nie oznacza zwolnienia zarezerwowanej konferencji. Jeżeli w chwili logowania nie ma wystarczającej liczby wolnych konferencji, dyspozytor otrzyma mniej konferencji niż zażądał. Jeżeli dyspozytor ma dostęp do obu konferencji, sam decyduje w której składa poszczególne połączenia konferencyjne.
• Rezerwacja konferencji z telefonu (kod '7' menu konferencyjnego). Abonent może zarezerwować konferencję dla wszelkich akcji wykonywanych z telefonu (wprowadzenie grupy predefiniowanej, innego abonenta albo siebie). Zarezerwować z telefonu można tylko jedną konferencję. Jeśli obie są wolne, zajmowana jest pierwsza wolna konferencja. Abonenci korzystający z takiej konferencji nie muszą znać jej numeru, bowiem kody '4', '5' i '6' oraz '7' i '8' dotyczą jedynej możliwej, uprzednio zarezerwowanej konferencji. Konferencja taka trwa dopóki nie zostanie rozłączona kodem '8' z telefonu albo dopóki nie minie ustawiony maksymalny czas ciszy w konferencji.
• Rezerwacja konferencji na potrzeby harmonogramu. Kiedy zaprogramowano w harmonogramie zadanie z wywołaniem konferencji z grupą predefiniowaną, dla tego zadania także rezerwowana jest konferencja. Trwa ona dopóki ostatni abonent wołany do konferencji z harmonogramu nie odłoży telefonu albo nie zakończy się wywoływanie takiego abonenta. W sytuacji gdy w chwili wykonywania się zadania harmonogramu brakuje konferencji, KKO wygeneruje odpowiednie zdarzenie i alarm o braku wolnej konferencji.

"Zajęcie konferencji" jest związane z liczbą abonentów biorących udział w konferencji. Obowiązują tu następujące zasady:

• Dioda LED pokazująca stan konferencji. Dioda świeci ciągle gdy konferencja jest zajęta i choć jeden abonent jest w stanie aktywnym (mówi). Jeśli wszyscy abonenci znajdują się w stanie pasywnym, dioda pulsuje. W chwili wyłączenia się ostatniego abonenta z konferencji, dioda gaśnie.
• Zajęcie a rezerwacja. Konferencja może być jednocześnie zarezerwowana i nie zajęta. Abonent nie może wejść samodzielnie do niezarezerwowanej konferencji. Prawa do działania w konferencji ma tylko ten kto ją zarezerwował (abonent lub dyspozytor). Abonenci wchodzący do konferencji samodzielnie kodami '1', '2' lub '3' wchodzą do dowolnej zarezerwowanej konferencji (zajętej lub wolnej) niezależnie od tego kto ją rezerwował.
• Rozłączanie konferencji. Rozłączenie konferencji zarezerwowanej dla dyspozytora nie oznacza jej zwolnienia. Rozłączenie takiej konferencji odbywa się poprzez wydanie polecenia z programu (klawisz rozłączania konferencji) albo w sytuacji gdy wszyscy abonenci sami się rozłączą. Rozłączenie konferencji rezerwowanej dla harmonogramu natomiast, oznacza jednocześnie jej zwolnienie.

Opis ikon okna konferencji

Kolor jasnoniebieski oznacza abonenta, który wszedł do konferencji samodzielnie, w związku z czym jego numer katalogowy jest nieznany. Jedyną dostępną informacją są numery traktu (ROU) i kanału (TRU), w którym zostało zestawione połączenie. Abonent taki domyślnie wchodzi do konferencji w trybie aktywnym. Aby zmienić tryb na pasywny należy zaznaczyć ikonę abonenta, wywołać menu kontekstowe i wybrać opcję zmiany trybu.
UWAGA:
Opcję samodzielnego wejścia abonentów do konferencji można wyłączyć w oknie "Ustawienia", zakładka "Konferencje", panel "Wspólne nastawy".

	Tryb aktywny. Układ detekcji głosu stwierdził, że abonent zabrał głos w konferencji. Od tej chwili abonent jest słyszany przez wszystkich jej uczestników.
	Tryb aktywny. Układ detekcji głosu stwierdził, że abonent milczał przez czas dłuższy niż zadeklarowany czas podtrzymania dla danej konferencji ("Ustawienia/Konferencje/Konferencja 1 lub 2/Czas podtrzymania [s]"). Od tej chwili abonent nie jest słyszany.
	Tryb pasywny, abonent może wyłącznie słuchać. Abonent ten nie podlega działaniu układu detekcji mowy i nie ma prawa zabierania głosu w konferencji. Menu kontekstowe umożliwia zmianę stanu na aktywny.

Kolor czerwony oznacza abonenta, który został wywołany do konferencji przez kartę KKO, w związku z czym jego numer katalogowy jest znany.

	Trwa wywoływanie abonenta. Jeżeli abonent nie podniesie słuchawki wywołanie będzie powtarzane zadeklarowaną liczbę razy ("Ustawienia/Trakty PCM/Wspólne nastawy.../Liczba wywołań"). Jeżeli abonent w dalszym ciągu jest zajęty, zostaje wyłączony z konferencji.
	Tryb aktywny. Układ detekcji głosu stwierdził, że abonent zabrał głos w konferencji. Od tej chwili abonent jest słyszany przez wszystkich jej uczestników.
	Tryb aktywny. Układ detekcji głosu stwierdził, że abonent milczał przez czas dłuższy niż zadeklarowany czas podtrzymania ("Ustawienia/Konferencje/Czas podtrzymania [s]"). Od tej chwili abonent nie jest słyszany.
	Tryb pasywny, abonent może wyłącznie słuchać. Abonent ten nie podlega działaniu układu detekcji mowy i nigdy nie będzie słyszany przez innych.

Kolor szary oznacza pozostałe stany.

	Abonent przyjęty do wywołania ale jeszcze nie wywoływany (jest to tylko potwierdzenie wykonania komendy wywołania). Jest to stan przejściowy, który w normalnych warunkach powinien zmienić się na wywołanie lub zajętość.
	Abonent zajęty (układ detekcji głosu wykrył sygnał zajętości), wywołanie będzie powtarzane zadeklarowaną liczbę razy ("Ustawienia/Trakty PCM/Wspólne nastawy.../Liczba wywołań").
	Abonent wyłączony z konferencji, czyli taki, który był wywoływany i nie podniósł słuchawki albo uczestniczył w konferencji i został z niej usunięty lub odłożył słuchawkę.
	Sygnalizuje obecność w konferencji zapowiedź słownej. Nagrany tekst jest odtwarzany w trybie aktywnym, w związku z czym jest słyszany przez wszystkich uczestników konferencji.
	Abonent wywołany, potwierdza wywołanie do konferencji kodami DTMF.
	Abonent uczestniczy w rozmowie prywatnej.

Jest też grupa ikon związana ze specjalnym połączeniem głosowym między dwiema współpracującymi kartami KKO dla rozszerzenia pojemności kart.

	Specjalny link. Połączenie w trakcie nawiązywania dla karty MASTER.
	Specjalny link. Połączenie nawiązane dla karty MASTER.
	Specjalny link. Połączenie nawiązane dla karty SLAVE.

Zestawianie konferencji

Wywołanie pojedynczego abonenta z programu kClient:

• Dyspozytor zaznacza abonenta z bazy danych i naciska przycisk
• Jeżeli abonent nie figuruje w bazie danych, to jego numer trzeba wpisać w polu edycyjnym "Abonent/Zapowiedź do konferencji" oraz nacisnąć przycisk
• W oknie konferencji pojawia się ikona potwierdzająca wykonanie polecenia
• Po chwili ikona zmienia stan na wywołanie
• Korzystając z listy wyboru w polu "Abonent/Zapowiedź do konferencji" można wprowadzić do konferencji wybraną zapowiedź słowną
• Korzystając z bazy danych można wywołać kilku abonentów jednocześnie

Procedura wywołania pojedynczego abonenta z telefonu:

• Dyspozytor zajmuje łącze traktu KKO.
• Generowana jest zapowiedź słowna np: "Wprowadź hasło" o ile włączono ochronę hasłem.
• Dyspozytor wprowadza hasło za pomocą kodów DTMF (1 do 5 cyfr)
• Generowana jest zapowiedź kontekstowa np "Podaj kod komendy".
• Dyspozytor wprowadza kod '2' jeśli chce wprowadzić abonenta do dowolnej zarezerwowanej konferencji lub kod '5' jeśli chce wprowadzić abonenta do konferencji rezerwowanej z telefonu.
• Generowana jest zapowiedź np. "Wprowadź numer telefonu abonenta, zakończ gwiazdką"
• Wprowadzany jest numer abonenta zakończony znakiem '*' lub '#'
• Abonent jest wywoływany do konferencji natomiast dyspozytor otrzymuje zapowiedź np: "Komenda wykonana" i potem ponownie zachętę do wprowadzenia kodu
• Po wywołaniu wszystkich abonentów dyspozytor może wybrać kod '2' lub '4' i wejść do konferencji samodzielnie
• Opcję wywołania pojedynczego abonenta z telefonu można włączyć lub wyłączyć za pomocą programu kClient ("Ustawienia/Konferencje/Konfiguracja menu")

Uwaga! System menu głosowego opisano dokładnie w dokumencie Opis menu gdzie znajduje się dokładny algorytm działania menu głosowego karty KKO.

Procedura wywołania grupy konferencyjnej z programu:

• Dyspozytor wybiera przycisk z numerem wybranej grupy lokalnej lub w przypadku grupy predefiniowanej
• Wywoływani są kolejni członkowie grup
• Grupa predefiniowana zapamiętana jest w pamięci nieulotnej na karcie KKO

Procedura wywołania grupy predefiniowanej z telefonu:

• Dyspozytor zajmuje łącze traktu KKO.
• Generowana jest zapowiedź słowna np: "Wprowadź hasło" o ile włączono ochronę hasłem.
• Dyspozytor wprowadza hasło za pomocą kodów DTMF (1 do 5 cyfr)
• Generowana jest zapowiedź kontekstowa np "Podaj kod komendy".
• Dyspozytor wprowadza kod '3' jeśli chce wprowadzić grupę do dowolnej zarezerwowanej konferencji lub kod '6' jeśli chce wprowadzić grupę do konferencji rezerwowanej z telefonu.
• Generowana jest zapowiedź np. "Wprowadź numer grupy od 1 do 9"
• Wprowadzany jest numer grupy
• Abonenci wchodzący w skład grupy są wywoływani do konferencji natomiast dyspozytor otrzymuje zapowiedź np: "Komenda wykonana" i potem ponownie zachętę do wprowadzenia kodu
• Po wywołaniu wszystkich abonentów dyspozytor może wybrać kod '2' lub '4' i wejść do konferencji samodzielnie
• Opcję wywoływania grupy predefiniowanej z telefonu można włączyć lub wyłączyć za pomocą programu kClient ("Ustawienia/Konferencje/Konfiguracja menu")

Uwaga! System menu głosowego opisano dokładnie w dokumencie Opis menu gdzie znajduje się dokładny algorytm działania menu głosowego karty KKO.

Procedura wywołania i pracy konferencji zestawianej z harmonogramu:

• W rekordzie harmonogramu zapisana jest informacja o predefiniowanej grupie która ma zostać wywołana.
• W chwili uaktywnienia się zadania harmonogramu, poszukiwana jest wolna konferencja.
• Jeżeli nie ma wolnej konferencji, generowany jest odpowiedni alarm w systemie.
• Jeżeli jest wolna konferencja, zostaje ona zajęta dla harmonogramu po czym zostaje wywołana predefiniowana grupa.
• Konferencja zostaje zwolniona w chwili gdy ostatni abonent rozłączy się z konferencji albo zaniknie wywołanie do ostatniego wywoływanego abonenta (jeśli są abonenci którzy nie zgłosili się).
• Konferencja może zostać zakończona wcześniej przez administratora lub nadzorcę programu kClient.
• Dla dyspozytorów w programie kClient konferencja taka jest niedostępna.

Procedura samodzielnego wejścia abonenta do konferencji:

• Abonent zajmuje dowolny kanał w trakcie PCM karty KKO
• Jeżeli włączona jest opcja wejścia z hasłem to generowana jest zapowiedź kontekstowa np. "Wprowadź hasło" o ile jest ona nagrana i zadeklarowana. W przeciwnym wypadku zapowiedź zastąpiona jest sygnałem tonowym lub ciszą.
• Abonent wprowadza hasło za pomocą kodów DTMF (1 do 5 cyfr)
• Generowana jest zapowiedź kontekstowa np. "Wprowadź kod komendy" lub sygnał tonowy.
• Abonent wprowadza kod "1" jeśli chce wejść do dowolnej zarezerwowanej konferencji.
• Jeżeli włączono opcję "Szybkie wejście do konferencji" w "Reakcji po zajęciu kanału PCM" abonent wchodzi do zarezerwowanej konferencji bez żadnych dodatkowych kodów DTMF. Opcja ta służy umożliwieniu szybkiego wchodzenia do konferencji np abonentom którzy spóźnili się na wywołanie konferencyjne.
• Jeżeli są dwie zarezerwowane konferencje abonent musi dodatkowo wybrać numer konferencji - słyszy zapowiedź np: "Podaj numer konferencji", wprowadza '1' lub '2'.
• Jeżeli żadna z konferencji nie jest zarezerwowana, to komenda nie jest realizowana a abonent słyszy komunikat o błędzie np: "Błąd obsługi menu" po czym abonent jest rozłączany
• Abonent wprowadza kod "4" jeśli chce wejść do konferencji zarezerwowanej z telefonu.
• Jeżeli nie ma takiej konferencji, to komenda nie jest realizowana a abonent słyszy komunikat o błędzie np: "Błąd obsługi menu" po czym abonent jest rozłączany
• Opcję samodzielnego wejścia abonenta z telefonu można włączyć lub wyłączyć za pomocą programu kClient ("Ustawienia/Konferencje/Konfiguracja menu")

Procedura wprowadzenia abonenta do rozmowy prywatnej z programu kClient:

• Dyspozytor wybiera abonenta i wywołuje menu kontekstowe,
• Z menu należy wybrać opcję "Rozmowa prywatna",
• Wybrany abonent jest chwilowo wyłączony z konferencji i słyszy nagraną zapowiedź kontekstową lub sygnał,
• Dyspozytor wybiera drugiego abonenta i wykonuje tę samą operację,
• Wybrani abonenci prowadzą prywatną rozmowę poza konferencją,
• Powrót do konferencji jest możliwy po wywołaniu menu kontekstowego dla jednego z abonentów i wybraniu opcji "Koniec rozmowy prywatnej"; abonenci po usłyszniu powitania konferencyjnego wrócą do konferencji,
• Abonenci powrócą do konferencji również wtedy, gdy jeden z nich wybierze dowolny kod DTMF lub gdy jeden z nich odłoży telefon (do konferencji wraca partner z rozmowy prywatnej),
• Po rozłączeniu konferencji rozmowa prywatna zostanie również przerwana,
• W każdej konferencji jest możliwe utworzenie jednej rozmowy prywatnej w tym samym czasie.

Procedura wprowadzenia abonenta do rozmowy prywatnej z telefonu:

• Dyspozytor zajmuje łącze traktu KKO.
• Generowana jest zapowiedź słowna np: "Wprowadź hasło" o ile włączono ochronę hasłem.
• Dyspozytor wprowadza hasło za pomocą kodów DTMF (1 do 5 cyfr)
• Generowana jest zapowiedź kontekstowa np "Podaj kod komendy".
• Dyspozytor wprowadza kod '9'
• Generowana jest zapowiedź kontekstowa np "Podaj numer abonenta".
• Dyspozytor wprowadza numer abonena; numer kończy znakiem '*' lub '#'.
• Jeżeli wybrany abonent jest uczestnikiem konferencji oraz są możliwości zestawienia rozmowy prywatnej, abonent zostaje wprowadzony do rozmowy prywatnej a dyspozytor słyszy zapowiedź np. "Komenda wykonana".
• Rozłączenie rozmowy prywatnej następuje poprzez : kod DTMF, odłożenie telefonu lub poprzez rozkaz z programu kClient.

Uwaga! System menu głosowego opisano dokładnie w dokumencie Opis menu gdzie znajduje się dokładny algorytm działania menu głosowego karty KKO.

Widok okna wprowadzania grup do konferencji.

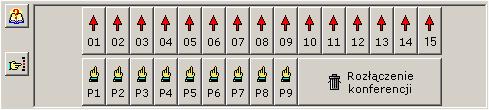

• Widok klawiszowego trybu wprowadzania grup do konferencji jest następujący:





• Klawisze przedstawiają 15 grup lokalnych i 9 grup predefiniowanych.
• Kierunek strzałki na klawiszu pokazuje dostępną akcję:
  - w górę-wprowadzenie grupy do konferencji,

- w dół-wyłączanie grupy z konferencji.

• Podpowiedź kontekstowa (hint) osiągana po przesunięciu myszki nad klawisz pokazuje liczebność grup oraz indywidualną nazwę grupy nadaną przez użytkownika (dla wszystkich grup).

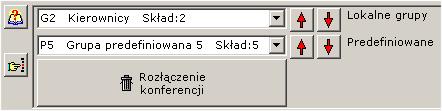

• Widok listowego trybu wprowadzania grup do konferencji jest następujący:





• Dostepne są dwie listy rozwijalne:

- górna- dla wprowadzanie grup lokalnych,
- dolna- dla wprowadzania grup predefiniowanych.

• Po wybraniu elementu z listy podświetlają się klawisze strzałek w górę i w dół oznaczające możliwość wprowadzenia lub wyłączenia grupy z konferencji.
• Informacja dostepna w rozwinięciu rekordu listy zawiera:
  - numer grupy,

- symbol grupy (G1..G15 lub P1..P9),
- indywidualną nazwę grupy nadaną przez użytkownika,
- liczebność grupy,

• W każdej chwili możliwa jest zmiana trybu wyświetlania okienka wyboru grup poprzez użycie menu kontekstowego (prawy klawisz myszy) lub poprzez wykorzystanie klawisza znajdującego sie po lewej stronie okienka.
• Ostatnio wykorzystywany tryb wyświetlania okienka zapamiętywany jest po wyjściu z programu. Następne uruchomienie programu wywołuje ostatni tryb pracy jako domyślny.

Filtrowanie bazy danych.

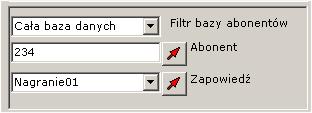

• W programie umieszczono następujące okno wyboru filtru dla wyświetlania bazy danych:





• Istnieje możliwość zawężenia całej bazy do wybranej filtrem grupy.
• Po wybraniu opcji "Cała baza" wyświetlana jest kompletna lista abonentów.
• Nagłówek okienka bazy danych (w oknie konferencji) informuje czy pracujemy z wybraną grupą czy z całą bazą.

Nagłówki okien bazy danych i konferencji.

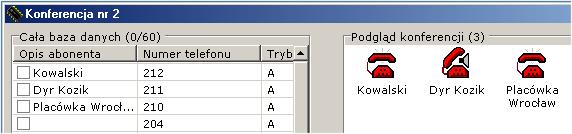

• Poniżej pokazano nagłówek okienka konferencji bez filtracji bazy danych:





• W nagłówku okienka bazy danych jest informacja w formacie (n/m) gdzie:
  n-liczba zaznaczonych abonentów na lewej liście,
  m-liczebność całej bazy.


• W przykładzie nie zaznaczono abonentów (n=0) a cała baza liczy 60 rekordów (m=60).

• Nagłówek okna konferencji pokazuje bieżącą liczbę abonentów w konferencji (tu:3).

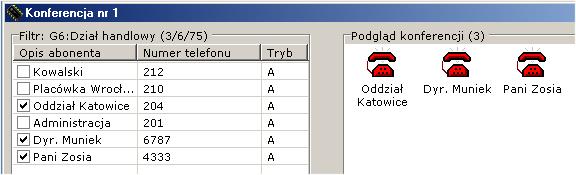

• Poniżej pokazano nagłówek okienka konferencji z filtracją bazy danych:





• W nagłówku okienka bazy danych jest informacja w formacie (n/g/m) gdzie:
  n-liczba zaznaczonych abonentów na lewej liście,
  g-liczebność grupy filtrowanej,
  m-liczebność całej bazy.
• W przykładzie zaznaczono 3 abonentów (n=3), filtr ustawiono na grupę nr 6 o nazwie "Dział handlowy" liczącą 6 abonentów (g=6) a cała baza liczy 75 rekordów (m=75).

• Nagłówek okna konferencji pokazuje bieżącą liczbę abonentów w konferencji (tu:3).




Menu kontekstowe w okienku konferencji.

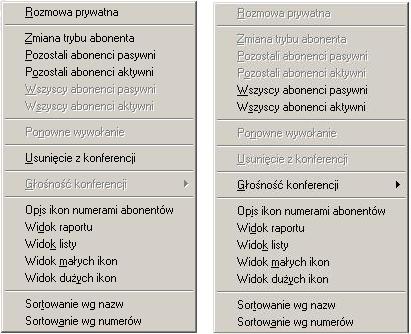

• Poniżej pokazano menu kontekstowe w okienku konferencji w dwóch przypadkach:





• Przykład z lewej strony przedstawia menu kontekstowe w odniesieniu do abonenta w konferencji, przykład z prawej strony przedstawia menu kontekstowe w odniesieniu do okienka konferencji.
• Rozmowa prywatna -umożliwia przeprowadzenie rozmowy między dwoma abonentami poza konferencją.
• Zmiana trybu abonenta -umożliwia przejście między trybami: aktywnym i pasywnym.
• Pozostali abonenci pasywni -umożliwia jednoczesne wprowadzenie wszystkich pozostałych abonentów (oprócz wybranego) w tryb pasywny.
• Pozostali abonenci aktywni -umożliwia jednoczesne wprowadzenie wszystkich pozostałych abonentów (oprócz wybranego) w tryb aktywny.
• Wszyscy abonenci pasywni -umożliwia jednoczesne wprowadzenie wszystkich członków konferencji w tryb pasywny.
• Wszyscy abonenci aktywni -umożliwia jednoczesne wprowadzenie wszystkich członków konferencji w tryb aktywny.
• Głośność w konferencji -umożliwia zmianę głośności dla całej konferencji jednocześnie na 5 predefiniowanych poziomach.
• Opis ikon numerami abonentów -umożliwia zmianę charakteru napisów pod ikonami abonentów. Mozna wybrać opisy nazwą (domyślnie) lub numerem telefonu.
• Pozostałe opcje umożliwiają zmianę widoku okna konferencji (raport, lista, ikony) oraz sposobu sortowania listy.

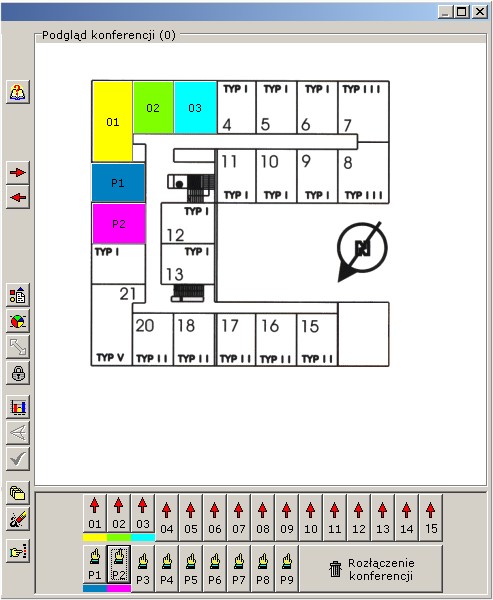

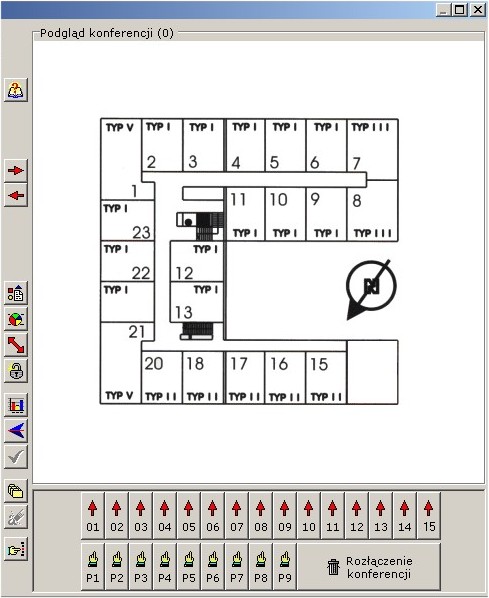

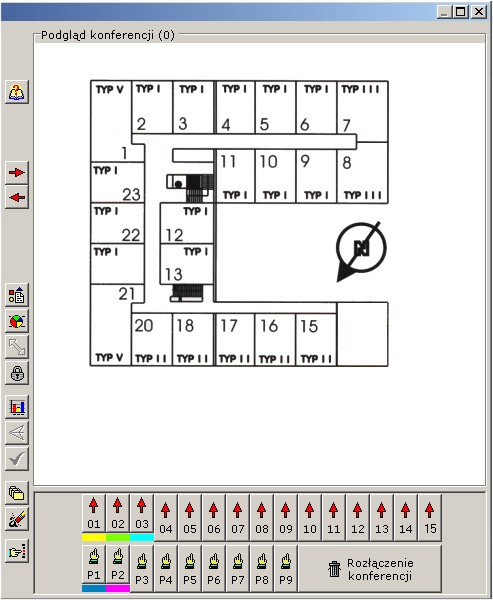

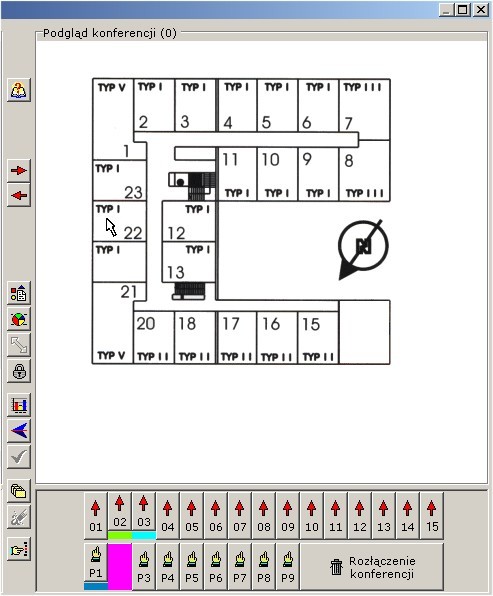

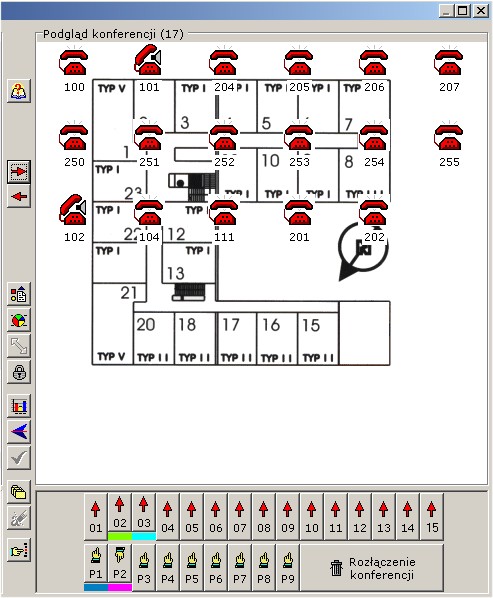

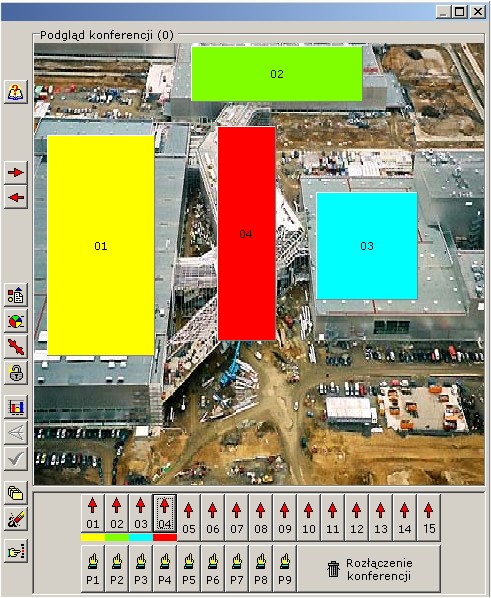

Graficzne wywoływanie grup do konferencji.

• W wersji 2.13 wprowadzono możliwość graficznego wywoływania grup abonentów do konferencji. Polega to na tym że w tle okienka konferencji załadować można rysunek użytkownika w formacie bitmapy (np. plan zakładu, budynku itp) a następnie skojarzyć obszary rysunku z grupami lokalnymi bądź predefiniowanymi. Po wprowadzeniu takich obszarów przesuwając sie myszką po rysunku następuje wybór grupy. Kliknięciem zatwierdzamy grupę i wywołujemy ją do konferencji. Daje to taki sam rezultat jak kliknięcie ikony grupy u dołu okienka. W szczególności powtórne kliknięcie obszaru wyłącza grupę z konferencji. Taki tryb wprowadzania może być pomocny w sytuacji gdy istnieje kilka grup powiązanych topologicznie z obiektem. Nie trzeba wówczas pamiętać do której grupy przypisano dany obszar obiektu. Tryb ten można wyłączyć przez wyłączenie widoku grafiki w tle a następnie włączyć w dowolnej chwili jednym kliknięciem. Wszystkie dane o powiązaniu obszarów z grupami, jak również położenie rysunku i obszarów na płaszczyźnie okna konferencji zapamiętywane są automatycznie w pliku (kClient.gf1 i kClient.gf2) oddzielnie dla każdej konferencji. Ikony znajdujące się w środku pomiędzy oknami konferencji i bazy umożliwiają edycję i zmianę działania wybierania graficznego. Są to następujące możliwości:

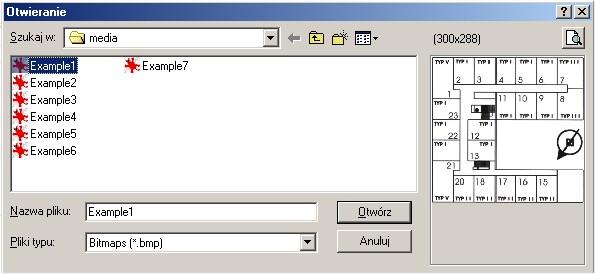

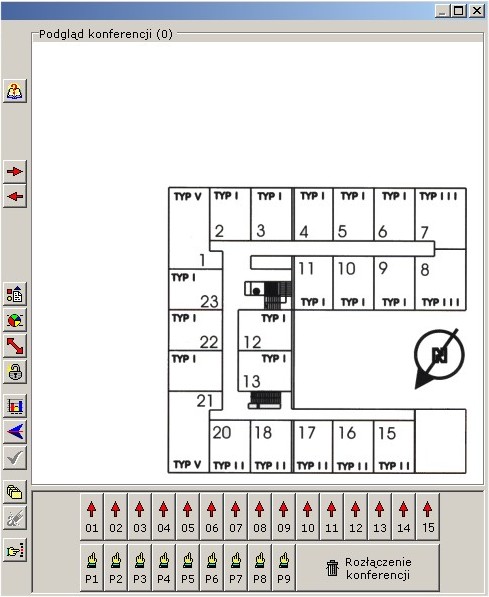

	Ładowanie pliku grafiki jako tło okienka konferencji. Otwiera okno dialogowe umożliwiając załadowanie pliku *.bmp
	Włącza lub wyłącza grafikę w tle. Przy wyłączonym obrazie nie działa tryb wybierania graficznego.

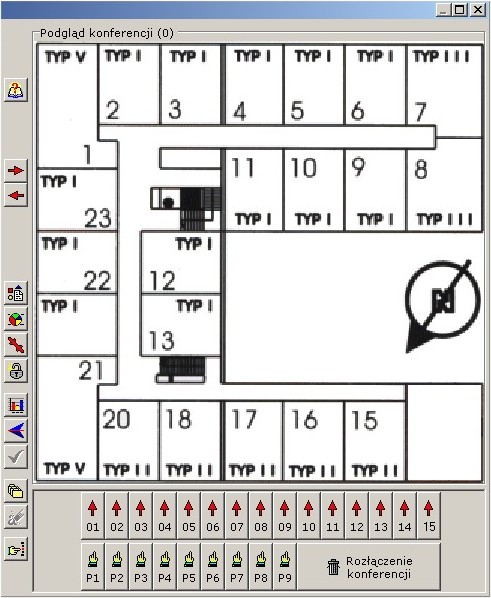

	Włącza lub wyłącza rozciąganie grafiki na całe okienko konferencji. W trybie całego okna zachwiane zostają proporcje obrazu. Domyślna wielkość okienka konferencji wynosi: 450(szerokość) x 442(wysokość) pikseli.
	Blokuje przesuwanie grafiki na ekranie (symbol zamkniętej kłódki) lub umożliwia przesuwanie (symbol otwartej kłódki). Uwaga! Wybieranie graficzne grup dostępne jest tylko wtedy, gdy grafika jest unieruchomiona!

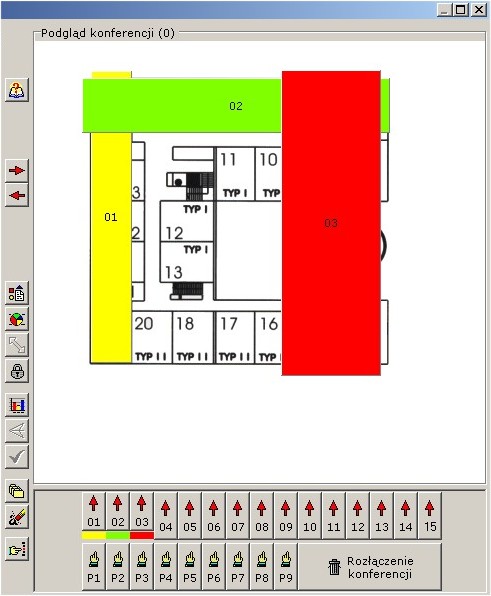

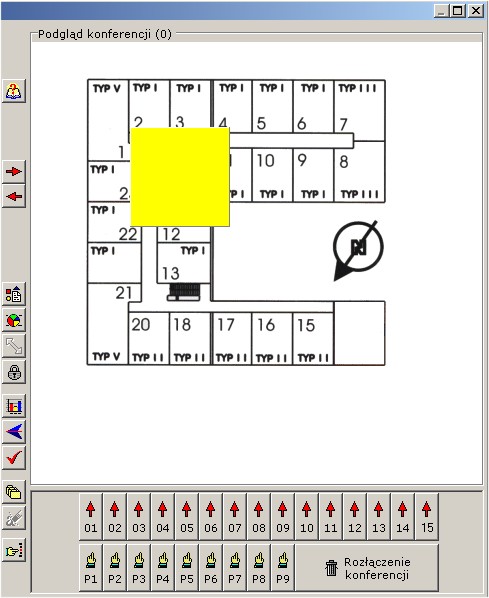

	Otwiera okno dialogowe wyboru koloru i następnie tworzy nowy obszar na rysunku. Obszar ten może zostać później skojarzony z grupą abonencką.

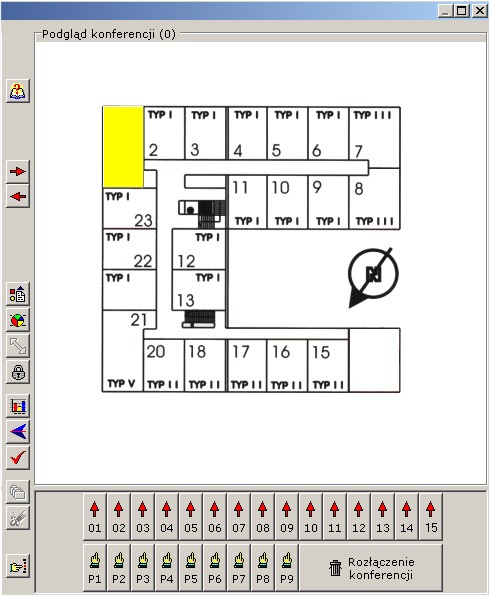

	Cofa ostatnią operację przesuwu lub skalowania okienka grafiki lub okienka obszaru. Jeżeli ostatnią operacją było kasowanie obszaru, przywraca obszar.

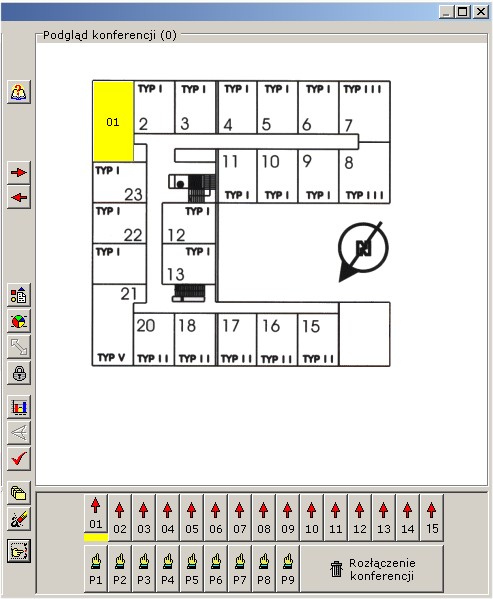

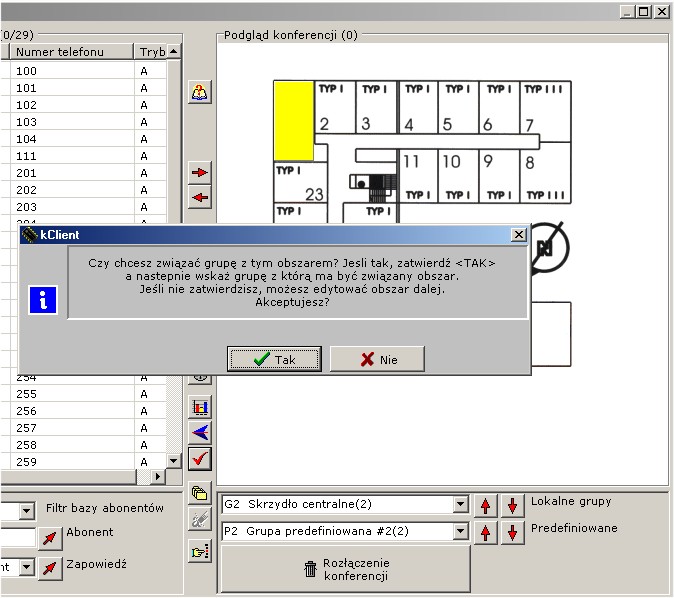

	Kończy edytowanie obszaru i umożliwia przypisanie obszaru do grupy. Jeżeli edytowany jest nowy obszar, wówczas należy podać (przez kliknięcie) jakiej grupy on dotyczy. Jeżeli edytowany obszar jest już skojarzony z grupą, następuje automatyczne skorygowanie danych obszaru dla tej grupy.
	Kasuje obszar lub wszystkie obszary przypisane do grup.

Przykład edycji obszarów graficznego wywoływania grup.




• Poniżej przedstawiono przykładowe edytowanie danych dla wywoływania graficznego. Na kolejnych przykładowych zrzutach ekranu pokazano kolejne fazy edycji grafiki i obszarów.



1) Ładowanie grafiki

Ładowanie pliku grafiki odbywa sie poprzez okno dialogowe otwierania grafiki. Plik przygotowany jako tło musi mieć format bitmapy. Nad okienkiem podglądu widoczny jest rozmiar pliku (szerokość x wysokość). Należy tak przygotować plik tła aby miał właściwą wielkość lub proporcje. Domyślne wymiary okienka konferencji wynoszą (450 x 442) piksele. Można także posłużyć się opcją rozciągania rysunku ale wówczas proporcje obrazu mogą ulec zmienie.


2) Grafika załadowana

Po załadowaniu pliku, obraz lokuje sie bez rozciągania, w trybie umożliwiającym przesuwanie (niezadokowany). Teraz możemy przystąpić do przesuwania grafiki metodą przeciągania myszką.


3) Obrazek przesunięty

Jak widać można umieścić grafikę w dowolnym dogodnym położeniu (np. tak aby nie była przesłaniana ikonami abonentów w konferencji). Warto zwrócić uwagę iż w trybie przesuwania grafiki działają klawisze strzełek (Góra, Dół, Prawo i Lewo) umożliwiając precyzyjne osadzenie grafiki. Możliwe jest także zatwierdzenie jej (zadokowanie) klawiszem Enter oraz rezygnacja (wyłączenie) klawiszami Esc lub Del.


4) Obrazek rozciągnięty

Tak wyglądać będzie ten sam obrazek po użyciu opcji rozciągania do wymiarów okna konferencji. Widać zmianę proporcji obrazu.


5) Pierwszy obszar edycyjny

Wprowadzono pierwszy obszar edycji grafiki. Tak wygląda to na początku zaraz po wyborze koloru obszaru. Obszar ładuje się zawsze w tym samym miejscu jako kwadrat. Proszę zwrócić uwagę na fakt że obszar nie ma na środku napisu pokazującego numer grupy gdyż nie został jeszcze przypisany do żadnej grupy abonenckiej. Teraz możemy przystąpić do przesuwania i skalowania obszaru.


6) Żólte okienko edycyjne ustawione i przeskalowane.

Skalowanie i przesuwanie można wykonać myszką i/lub strzałkami na klawiaturze. Całość obszaru można przesuwać, można rozciągać boki oraz ustawiać dowolnie prawy dolny narożnik prostokąta obszaru. Strzałki klawiatury działają tutaj kontekstowo, tzn. ich działanie dotyczy ostatnio wykonywanej operacji. Jeśli np. ostatnio przesuwaliśmy obszar myszką, wówczas dzięki strzałkom możemy precyzyjnie dosunąć cały prostokąt. Jeśli zaś ostatnią operacją było rozciąganie za pomocą myszy, wówczas strzałki umożliwiają precyzyjne dociąganie co 1 piksel. Klawisz Enter zatwierdza obszar, klawisze Del , Backspace oraz Esc wyłączają obszar edycji.


7) Kojarzenie obszaru z grupą abonencką

Powyższe okienko pokazuje etap kojarzenia obszaru graficznego z grupą (po naciśnięciu klawisza Enter lub przycisku zakończenia edycji). Po zatwierdzeniu (TAK), należy wskazać grupę poprzez kliknięcie klawisza grupy. Jeśli wybierzemy (NIE), można kontynuować edycję obszaru.


8) Wybór grupy w trybie listy

Można też wybrać grupę poprzez wskazanie linii w trybie listy grup. Wówczas wystarczy kliknąć na wybraną grupę (zaznaczyć linię listy) lokalną lub predefiniowaną.


9) Potwierdzenie przypisania danych obszaru do grupy

Po wskazaniu grupy, otrzymujemy potwierdzenie skojarzenia grupy i obszaru.


10) Obszar został przypisany do grupy

Po wskazaniu grupy i zamknięciu powyższego okienka informującego o skojarzeniu, wyświetlają się wszystkie obszary z numerami grup na środku prostokąta obszaru. Dodatkowo pod klawiszami grup u dołu ekranu pojawiają się kolorowe paski wskazujące że dana grupa została skojarzona z obszarem w danym kolorze.


11) Wszystkie obszary zostały przypisane do grup

W naszym przykładzie przypisano 5 obszarów do 3 grup lokalnych i 2 predefiniowanych. Obszary są niewidoczne, można wybierać grupy.


12) Wszystkie obszary widoczne

Zawsze możemy zobaczyć wszystkie przypisane obszary naciskając odpowiedni klawisz narzędziowy.


13) Późniejsza edycja obszaru

Jeśli przy widocznych wszystkich obszarach klikniemy na jeden z nich, pozostałe się wyłączają a wybrany obszar wraca do trybu edycji. Możemy go ponownie przesuwać i skalować. Po zakończeniu edycji klikamy klawisz zatwierdzenia (lub naciskamy Enter) i wówczas nowe dane zostają skojarzone z poprzednio wybraną grupą juz bez wrowadzania numeru grupy. Możemy też usunąć obszar naciskając odpowiedni przycisk myszką (lub klawisz Esc, Del lub Backspace na klawiaturze). Efekt skasowania obszaru związanego z grupą nr 1 widać w powyższym przykładzie.


14) Wybieranie graficzne grupy do konferencji

Teraz wystarczy przesuwać się myszką po okienku konferencji aby obszary się wybierały. Wybranie obszaru sygnalizowane jest zwiększeniem rozmiarów kolorowego prostokąta pod klawiszem grupy tak, że przesłania on cały klawisz. Jeśli teraz naciśniemy lewy klawisz myszki, wywołamy grupę do konferencji. Operacja potwierdzona jest przez zmianę kierunku strzałki na obrazku klawisza wyboru grupy.


15) Konferencja z grupą wywołana

Tak wygląda konferencja z grafiką w tle.


16) Fotografia jako tło konferencji

Jeśli obraz tła konferencji nie jest symbolicznym rzutem obiektu, mogą pojawić się trudności z dokładnym określeniem zakresu obszarów. Można sobie poradzić, lokując prostokąty w środku nieregularnych obiektów. Ponieważ samo przesunięcie myszką nad obszarem powoduje wskazanie wybrania obszaru (kolorowy słupek na klawiszu grupy) więc nawet jeśli obszar nie będzie dokładnie pokrywał się z zarysami obiektu, wybieranie w ten sposób jest możliwe.


17) Przykładowe obszary dla fotografii

Tak mogłyby wyglądać przykładowe obszary dla naszego obrazka.


18) Obszary nachodzące na siebie

Jeśli obszary nachodzą częściowo na siebie, wówczas priorytet wywołania mają obszary o wyższych numerach (grupy o wyższych numerach). Można wykorzystać ten fakt,lokując odpowiednio abonentów w grupach i tworząc grupy jako podzbiory całego zbioru abonentów. Można wtedy wołać grupę np. piętro I jako pozdbiór całego budynku. Ta logika zbiorów jest dobrze widoczna graficznie w tym trybie wybierania.

Dodatkowe przyciski w okienku konferencji.

• Począwszy od wersji programu X.18 na formatce umieszczono 2 dodatkowe przyciski:





• Pierwszy z nich służy do przełączania widoku ikon połaczenia dwóch kart w trybie tandemu 2xKKO. Jeżeli opcja jest włączona, w konferencji nr 1 w trybie 2xKKO (powiększona konferencja) pokazywane są ikony połączenia między kartami Master i Slave.
• Drugi przycisk służy do przełączania widoku ikon abonentów usunietych z konferencji. Jeżeli opcja jest włączona, abonenci wyłączający się z konferencji lub usuwani z niej są dalej widoczni w postaci specjalnej (przekreślonej) ikony. Jeżeli opcja jest wyłączona, abonent znika zaraz po usunięciu.
• Stan obu opcji jest pamiętany w pliku konfiguracyjnym i automatycznie czytany/zapisywany w chwili uruchomiania bądź zamkniecia aplikacji.
